５軸加工

５軸加工とは

機械加工に出来ることは、その機械の性能によって決まります。
機械加工の精度を上げるためには、加工対象を一度クランプ（加工機に取り付けること）を行ったら、加工が完了するまで外さないことが基本となります。このため従来の高精度な機械加工では、クランプした対象物を回転させることによってクランプした面以外の部分を加工できる５面加工機を使用しました。
立体物の５つの面を加工することが出来るので５面加工機と呼ばれます。
しかしながら、５面加工機には困難な加工もあります。この問題を解決するために５軸加工機では加工物を回転させるのではなく、バイト（機械加工専用の刃物）の可動範囲を増やすことによって加工可能な形状を大幅に広げました。
下の画像は、５面加工では不可能な加工を行ったサンプルです。５面加工機では困難なクランプ部分以外のすべての方位からの加工。平面ではなく、曲面のみでの全周囲加工。さらに加工面の曲面にあわせ、デザインの太さにあわせた文字を加工しています。
この文字加工も５軸加工の大きな利点です。
平面に文字を加工するのは簡単です。（右図１）
そして曲面に加工する場合、曲面にあわせてドリルの高さを調整して加工します。これも普通の加工機でもプログラムで行うことが出来ます。（右図２）
しかし、右図２のドリルは、面に対して垂直に入っていません。これでは文字の溝が正しい形状に加工出来ません。５軸加工機ではドリルを面に対して垂直に加工することにより、正しい溝を加工することが出来ます。（右図３）
これにより従来は困難だった立体曲面の加工を自由に行うことが出来、金型など、微細かつ高精度な加工を必要とする製品を制作することが可能になりました。このように従来の５面加工機では不可能な加工を実現したのが５軸加工機です。

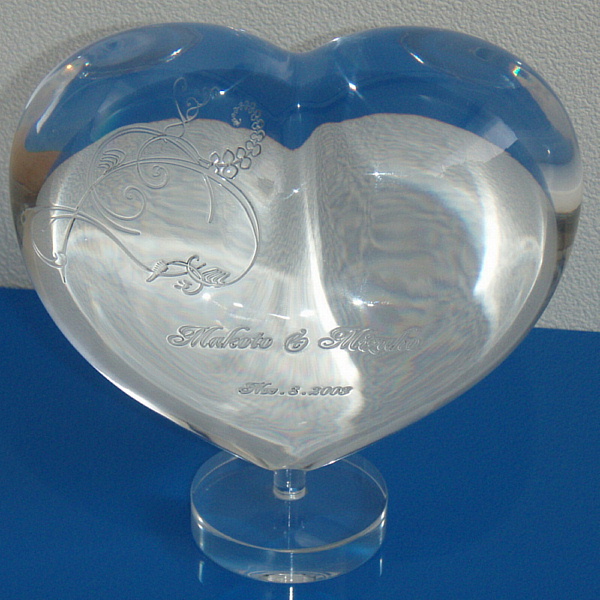

５軸加工サンプル

透明の樹脂に３次元の曲面のみでハート型に加工を行い、さらに曲面に沿って文字加工を行っています。
